多圈（標準圈數：3、5、10、15、20圈）
線繞電阻

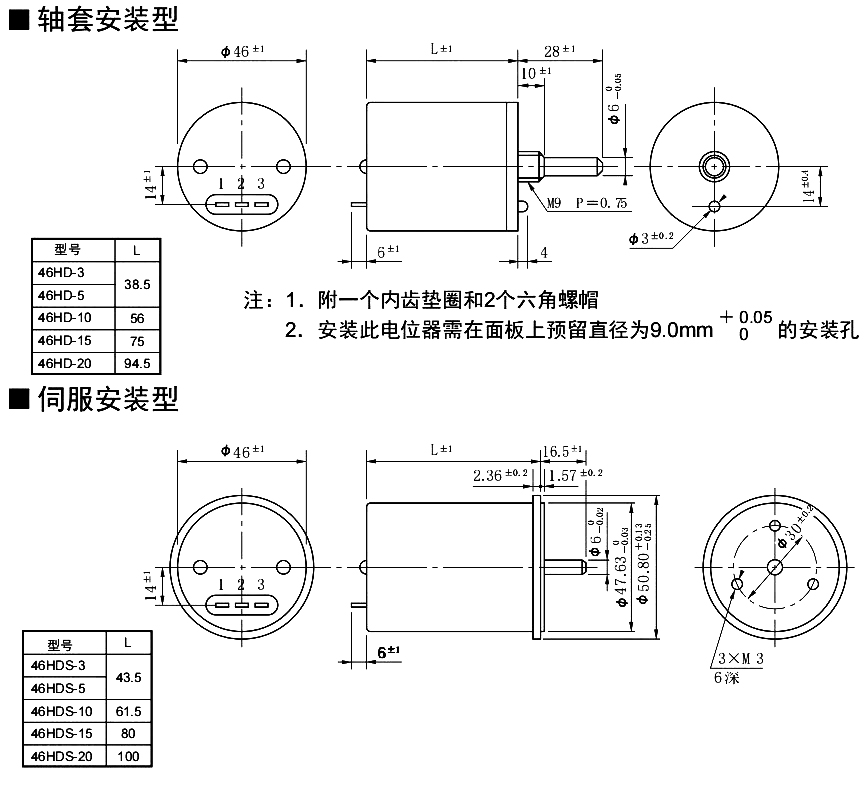

軸套/伺服安裝
可靠性高
可帶限位開關
標準圈數
10圈
標準阻值范圍
50Ω~100KΩ
最大可選阻值
200KΩ
總阻公差
標準級±3%(H)[阻值低于1KΩ，則±5%(J)]、精密級±1%(F)[單線電阻，精密級為±2%(G)]
獨立線性公差
標準級±0.3%、精密級±0.1%、(低于5KΩ)(±0.15%)
功率
5.0W
信噪
<100ΩE.N.R.
電氣行程
3600°±5°
機械行程
3600°
絕緣電阻
>100MΩ(1000V.D.C.)
介質耐壓
1分鐘(1000V.A.C.)
啟動力矩
<20mN•m(200gf•cm)(軸套安裝型)、<10mN•m(100gf•cm)(伺服安裝型)
停止耐壓
約0.9N•m(9kgf•cm)
電阻溫度系數
±20p.p.m./℃
質量
約120g
特殊圈數
30圈型(S46HD-30)
特殊軸型
軸上特殊加工、前后出軸(若是軸套安裝型，后軸軸徑6mm，連M9×10mm軸套的軸長為28mm,若是伺服安裝型，后軸軸徑6mm，軸長15mm)
特殊制式
英制尺寸軸套和軸徑(Φ6.35mm)
特殊外殼
簡單密封外殼
特殊附件
帶限位開關
特殊型號
注油型(OF46HD)
多聯電位器
多組(最多2組)
